Как самостоятельно установить и настроить спутниковую антенну

В данной статье вы найдете подробную инструкцию по самостоятельной настройке и установке спутниковой антенны. Многие абоненты придерживаются такого мнения, что самостоятельно установить такое оборудование невозможно. Это мнение ошибочное.

Для начала дадим определение терминам, с которыми вам придется столкнуться:

Телевизионный спутник - космический аппарат, который находится на геостационарной орбите Земли, и посылает телекоммуникационные сигналы в направлении поверхности Земли посредством транспондера.

Транспондер-приемопередатчик определяется шириной и направленностью посылаемого луча и частотой вещания. Он находится на спутнике и вещает в двух диапазонах - С-Band (американские и российские спутники) и Ku-Band (европейские спутники). Вещание ведется в линейной или круговой поляризациях. Линейная поляризация, в свою очередь, подразделяется на вертикальную (V) и горизонтальную (H), а круговая поляризация - левую (L) и правую (R). Транспондеров на спутнике насчитывается от пары до десятков штук.

Антенны спутникового телевидения передают непосредственно сам сигнал. Слабо-отраженный спутниковый сигнал собирается и фокусируется благодаря антенне в необходимой точке, в которой устанавливается конвертор. Существует два вида антенн - прямофокусные и офсетные. Прямофокусная антенна выглядит как параболическое зеркало, в центре которого находится геометрический фокус, конвертор устанавливается по центру. У офсетной антенны геометрический фокус располагается ниже центра, соответственно конвертор будет смещен к низу. Антенны производятся из различного материала, обычно это алюминиевый сплав или сталь. Они могут быть неповоротными (жестко закрепленные) и с актуатором (мотоподвесом). В зависимости от мощности сигнала требуемого для просмотра спутника подбирается диаметр антенны.

Конвертор - устройство, которое устанавливается на держателе в фокусе антенны, принимает сигнал спутника отраженный от антенны и преобразовывает частоту этого сигнала до промежуточного. Важная задача конвертора - усилить мощность сигнала до приемлемого уровня для приемного тракта ресивера. Каждый конвертор вносит в сигнал свой уровень шумов, и одновременно является малошумящим - его еще называют LNB (Low Noise Block). Конверторы используются для работы в линейной поляризации или круговой, это зависит от поляризации спутника. Универсальный конвертор переключается на заданную поляризацию напряжением 13/18 В., подаваемым ресивером. 13 В. - вертикальная поляризация, 18 В. - горизонтальная.

Стоит сказать пару слов о кабеле. Он должен быть изготовлен из качественного материала, выдерживающего серьезные температурные перепады, и иметь хорошую экранирующую оплетку. Волновое сопротивление 75 Ом. Материал жилы - сталь, медь.

Кронштейн антенны - металлический держатель, к которому крепится антенна, как правило, располагается на стене. Крепить его нужно максимально надежно, чтобы ветер не сорвал антенну.

Спутниковый ресивер - устройство, которое принимает сигнал с конвертора и выводит его на телевизор, в результате мы видим картинку со звуком. При выборе спутниковой системы очень важен выбор ресивера. Они бывают как для открытых каналов (FTA), так и для кодированных, с различными видеовыходами, с эмулятором, с жестким диском, с картоприемниками и другими функциями. На сегодняшний день особой популярностью пользуется спутниковое вещание в HD формате (видео высокого разрешения) и в MPEG4. Еще при выборе ресивера обратите внимание на доступность и регулярность выходящего программного обеспечения - прошивки.

Вот несколько примеров:

Программа для прошивки ресиверов BigSat BS-67CR.

Прошивка для ресиверов BigSat BS-67CR версии 1.3.78 от 26 мая 2011 года.

Прошивка ресиверов BigSat BS-67CR версии 1.4.11 от 01 февраля 2012 года.

Программа для прошивки ресиверов DRS-4500.

Прошивка ресиверов DRS-4500 "Триколор-Сибирь".

Внимание! Чтобы изменения вступили в силу, в меню ресивера сделайте сброс в заводские настройки!

А теперь перейдем к установке спутникового комплекта:

1. Место для установки антенны.

Все спутники расположены на геостационарной орбите в направлении с юго-востока по юго-запад. Поэтому при установке антенны обратите внимание, чтобы ваши окна выходили в этом направлении, что позволит поймать сигнал. Иначе установка производится на крыше здания. После того как вы решите где устанавливать антенну, проверьте, нет ли каких-либо препятствий из окон или с крыши.

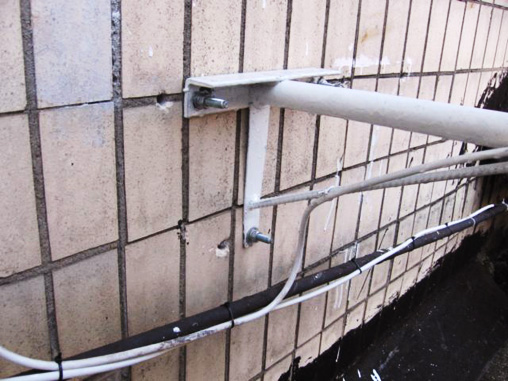

2. Установка кронштейна.

При установке кронштейна используйте расклинивающиеся анкерные болты. Если у вас кирпичные стены, то вам подойдут анкеры размерами м8 и м10. Диаметр более 16мм не рекомендуется использовать для крепления в кирпичных кладках, хотя анкеры с диаметром отверстий 20мм можно применять для высокопрочного кирпича в некоторых зданиях старой постройки.

Далее разметьте и просверлите отверстия в стене. Потом забейте и протяните анкерные болты в стену вместе с кронштейном и затяните до упора. После завершения работы, обязательно проверьте на прочность.

3. Сборка спутниковой антенны.

Действуйте в соответствии с инструкцией. При сборке будьте осторожны в обращении с зеркалом антенны (особенно, если оно изготовлено из алюминия), чтобы не нанести механических повреждений, которые могут изменить геометрию зеркала. Также особое внимание надо уделить установке спутникового конвертора (LNB). Если вы неправильно установите поляризацию, это сильно отразится на качестве принимаемого сигнала. Вращайте конвертор вокруг своей оси, и, когда вы получите максимальный сигнал, в этом месте закрепите конвертор. При установке антенны за окном, если она зеркалом закрывает доступ к конвертору, необходимо заранее произвести настройку поляризации. Перед вывешиванием антенны на кронштейн на случай страховки привяжите ее веревкой. Также желательно заранее подключить кабель к конвертору и заизолировать разъем изолентой от влаги. После завершения работы подтяните регулировочные болты, чтобы тарелка висела туго.

4. Протяжка кабеля.

Перед тем как вы будете вводить кабель, проверьте, чтобы диаметр отверстия превышал диаметр кабеля на 1-2 мм, иначе вы можете повредить оболочку кабеля.

Отверстия нужно просверливать с внутренней стороны стены наружу, чтобы был направленный наклон вниз. Это делается для того, чтобы дождевая вода не проникала с внешней стороны в дом. После завершения работы загерметизируйте отверстия.

Для отверстий в деревянных оконных рамах рекомендуется использовать спиральные сверла диаметром 8 мм. Старайтесь не крепить кабель рядом с входом в помещение, чтобы избежать повреждений. Расстояние между креплениями кабеля для вертикальных трасс должно составлять менее 750 мм, а для горизонтальных менее 230 мм. Чаще всего используют кабель типа RG-6.

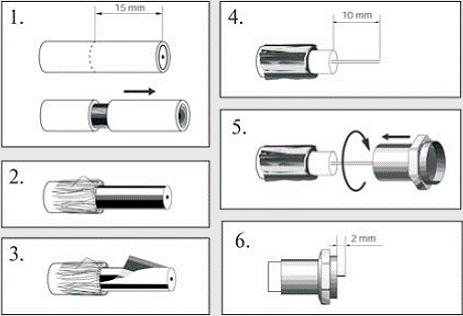

Чтобы установить разъем на кабель нужно зачистить 1см верхнего слоя ПВХ от края кабеля, заправить экранированную оплётку вместе с фольгой в противоположном направлении. Далее срежьте внутренний наполнитель на 5-6 мм. F-разъём нужно накрутить на кабель так туго, чтобы центральная жила вышла на 1-2 мм из разъёма.

5. Настройка спутниковой антенны и спутникового ресивера (тюнера).

Самый идеальный вариант для настройки тарелки – это настройка спектроанализатором. Если у вас нет такого устройства, то антенну можно настроить при помощи спутникового тюнера. Для начала определите с минимальной точностью сектор поиска сигнала. Используя компас, можно определить положение антенны относительно севера, а при помощи транспортира и линейки угол места. В предполагаемой зоне должны отсутствовать деревья, дома и другие препятствия. Подключите кабель от LNB к тюнеру и выставьте меню уровня сигнала. Затяните все регулировочные болты на антенне так, чтобы при необходимости ее можно было сдвинуть. Далее поворачивайте антенну в направлении магнитного азимута, вы должны поймать слабый сигнал. Если этого не получается сделать, то слегка регулируется азимут в любом направлении до тех пор, пока сигнал не начнет появляться. Если же сигнал все-таки не появляется, значит, вы неправильно выбрали угол места. При обнаружении сигнала, азимут и угол места нужно плавно регулировать, наблюдая за показаниями уровня сигнала. Как только вы достигнете максимального сигнала, затяните все регулируемые болты. И наконец, проверьте прием сигнала и убедитесь, что это сигнал именно с того спутника, который вам нужен. Изолируйте все внешние соединения самоклеящейся лентой. Далее в меню спутникового тюнера производится поиск каналов и их сохранение. Если все каналы работают без помех, то можно считать, что вы успешно выполнили поставленную задачу.

Предупреждение: При работе на высоте обязательно используйте средства защиты, чтобы обезопасить вашу жизнь!

Надеемся, что данная статья будет вам полезна при установке спутникового комплекта.
